Referenzprojekt · Internationaler Flughafen

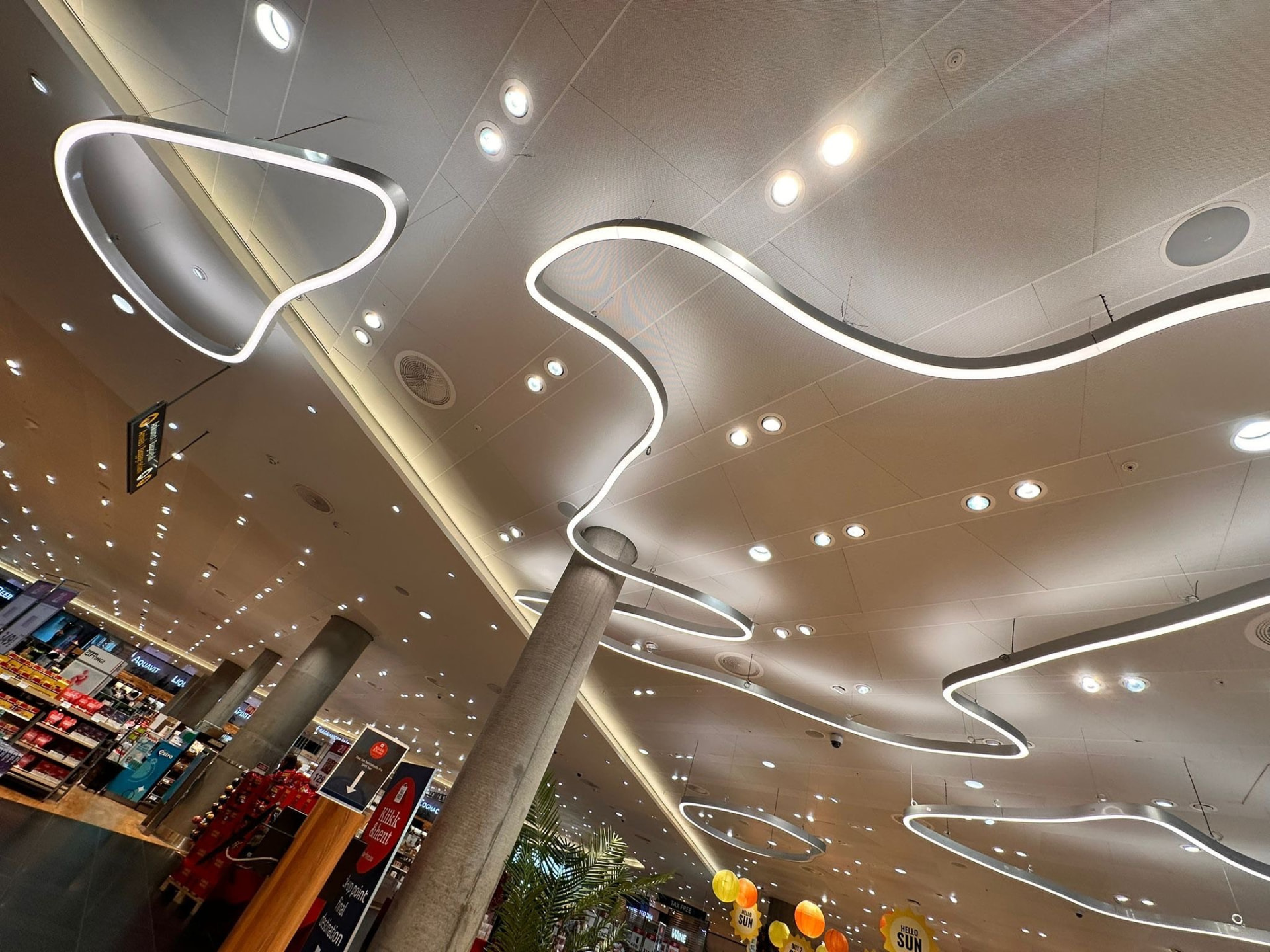

Flughafen Oslo — über 600m Freiform-Ringleuchten in 8 Wolkenformen
Modulare LED-Sonderleuchten für den internationalen Flughafen Oslo — realisiert in einer Bauform, Stückzahl und Dimension, die zum Zeitpunkt der Umsetzung kein anderer Hersteller anbieten konnte.
8
Wolkenformen
Cloud 1–8
6,5–23,5 m
Umfang pro Leuchte
600 m+
Gesamtlänge gestreckt
2,45 m
Maximale Segmentlänge
für Transport & Montage
Die Herausforderung
Organische Freiformen, die trotzdem tragbar, transportabel und montierbar sein mussten
- Acht individuell geformte, geschlossene Ringleuchten in organischer Wolkenform
- Größenspanne von 6,5 bis 23,5 Metern Umfang pro Einzelleuchte
- Homogenes, punktfreies Licht nach oben und unten – ohne sichtbare LED-Punkte
- Strenge Brandschutzauflagen für Flughafengebäude
- Minimale Gewichtsbelastung für die bestehende Hallenstatik
- Logistik: Fertigung in Detmold, Transport und Montage in Oslo durch Fremdmonteure vor Ort
Die Lösung · Konstruktion
Leichtbau statt Stahlbiegen: Das HSP-Schichtbauverfahren
HSP-Schichtaufbau
Profilquerschnitt 60 × 100 mm aus flammhemmend zertifizierten HSP-Kompaktplatten in 3 und 6 mm Stärke.
Präzise Kontur
Laser- und plottergeschnittene Acrylglas-Konturen bilden die formgebende Basis jeder individuellen Wolkengeometrie.
Statisch wirksamer Leichtbau
Deutlich weniger Gewicht als bei geschweißten und gebogenen Metallprofilen reduziert die Belastung der Hallenkonstruktion.
Zertifizierter Brandschutz
Der Materialaufbau berücksichtigt die erhöhten brandschutztechnischen Anforderungen eines internationalen Flughafens.
Lichttechnik
Homogene Auskopplung in zwei Richtungen
4.800 lm/m Lichtleistung
Zwei LED-Bänder sind mittig an den Innenwandungen jedes Profils montiert.
Punktfreie Auskopplung
Die horizontale Einstrahlung in den Hohlraum verteilt das Licht homogen über obere und untere Diffusoren – blendfrei und ohne sichtbare LED-Punkte.
Bidirektionales Licht
Indirektes Licht zur Decke und direktes Licht zum Boden entstehen aus einem einzigen, durchgehenden Profil.
Dezentrale Einspeisung
Verteilte Einspeisepunkte verhindern Spannungsabfälle über die langen Leitungswege.
Logistik & Montage

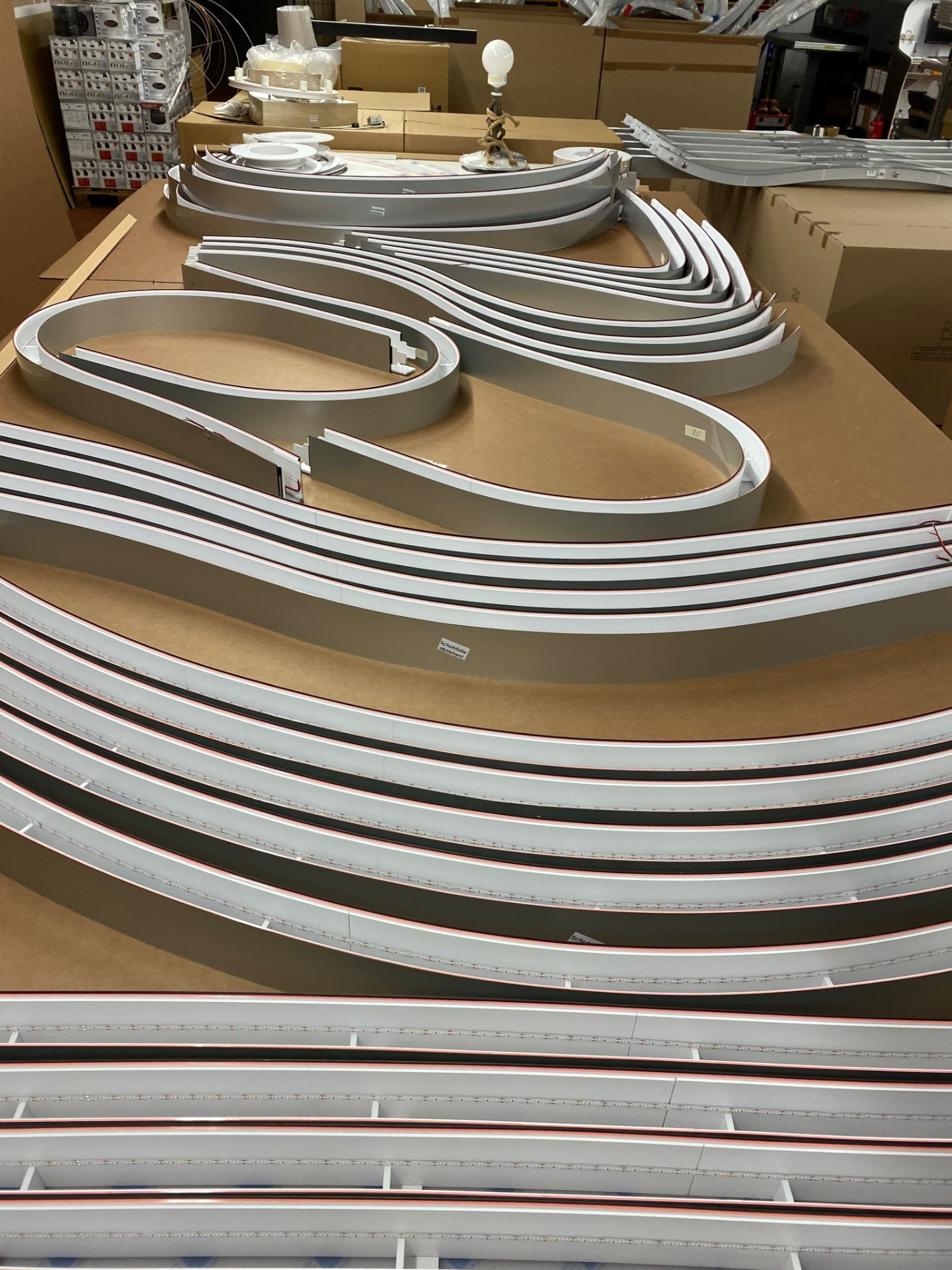

Vom Detmolder Werk zum Osloer Terminal
- 01
Segmentierung
Maximal 2,45 Meter lange Segmente – abgestimmt auf Plotter-Schnittmaß und Standard-Palettenmaße für den Speditionstransport.
- 02

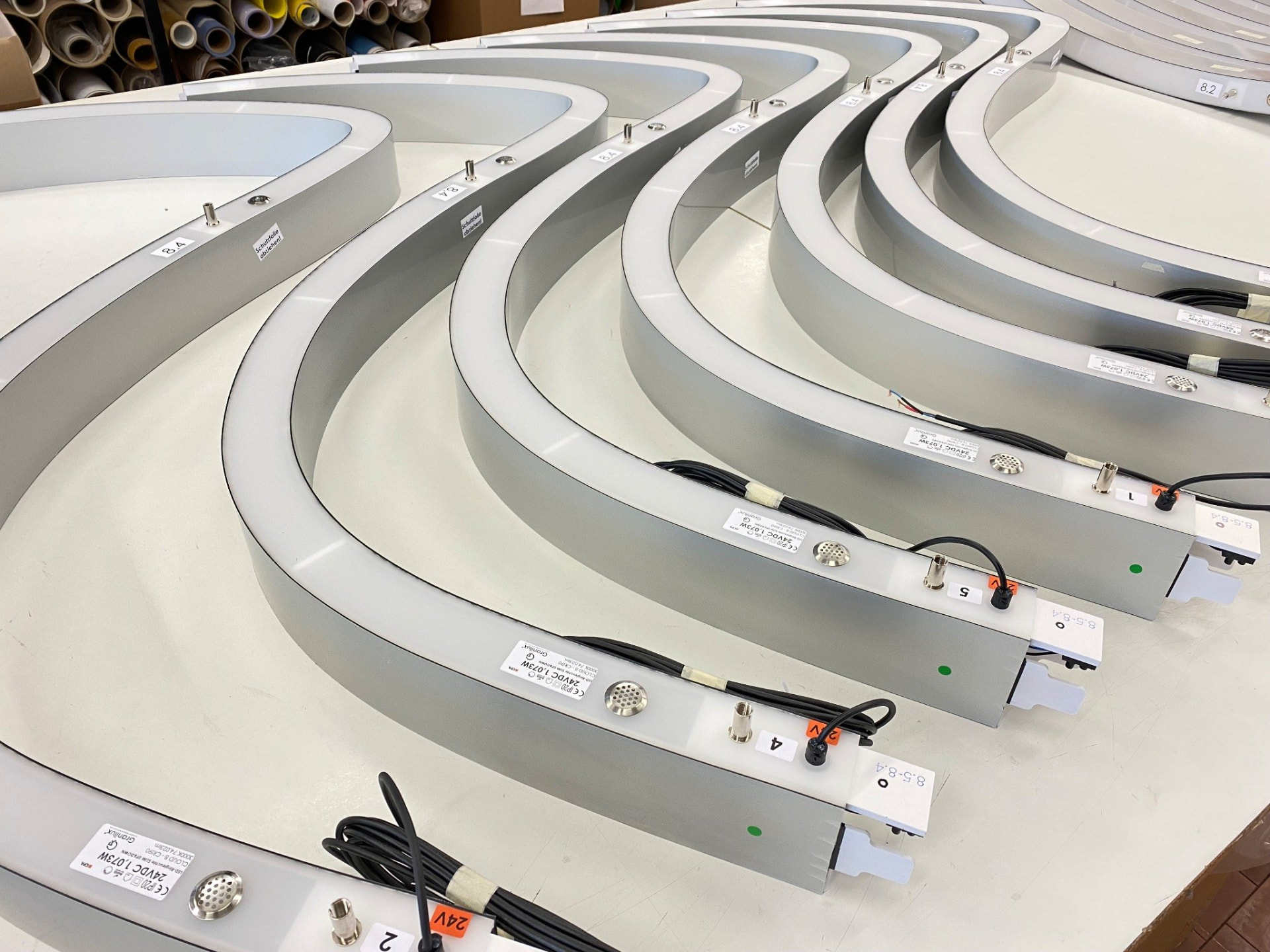

Verdecktes Stecksystem
Eine eindeutig definierte Verbindung der Bauteile ermöglicht die präzise und fehlerfreie Montage vor Ort.
- 03
Montageleitsystem
Kennzeichnung und vollständige Montageunterlagen befähigten externe Montageteams zur Installation ohne Rückfragen.
Bewegtbild
Fertigung und Lichtwirkung im Video
Einblicke in Fertigung, Prüfung und Detailausführung der Oslo-Freiformleuchten.
Fertigung der Freiform-Segmente
Aufbau und Kontrolle der lagenweise laminierten HSP-Körper in der Manufaktur in Detmold.
Lichttechnische Prüfung
Homogenitätskontrolle der bidirektionalen Lichtführung vor Auslieferung.
Detail der Ringgeometrie
Konturgenauigkeit und Stoßkanten der einzelnen Segmente im Detail.
„Granilux war zum Zeitpunkt der Umsetzung der einzige Hersteller am Markt, der dieses Projekt in dieser Bauform, Stückzahl und Dimension fertigungstechnisch realisieren konnte.“
Das Ergebnis: homogen leuchtende, statisch unkritische Freiform-Ringleuchten mit 600 m+ Gesamtlänge – termingerecht montiert.
